Odměřovací kolečko

OK-III 200

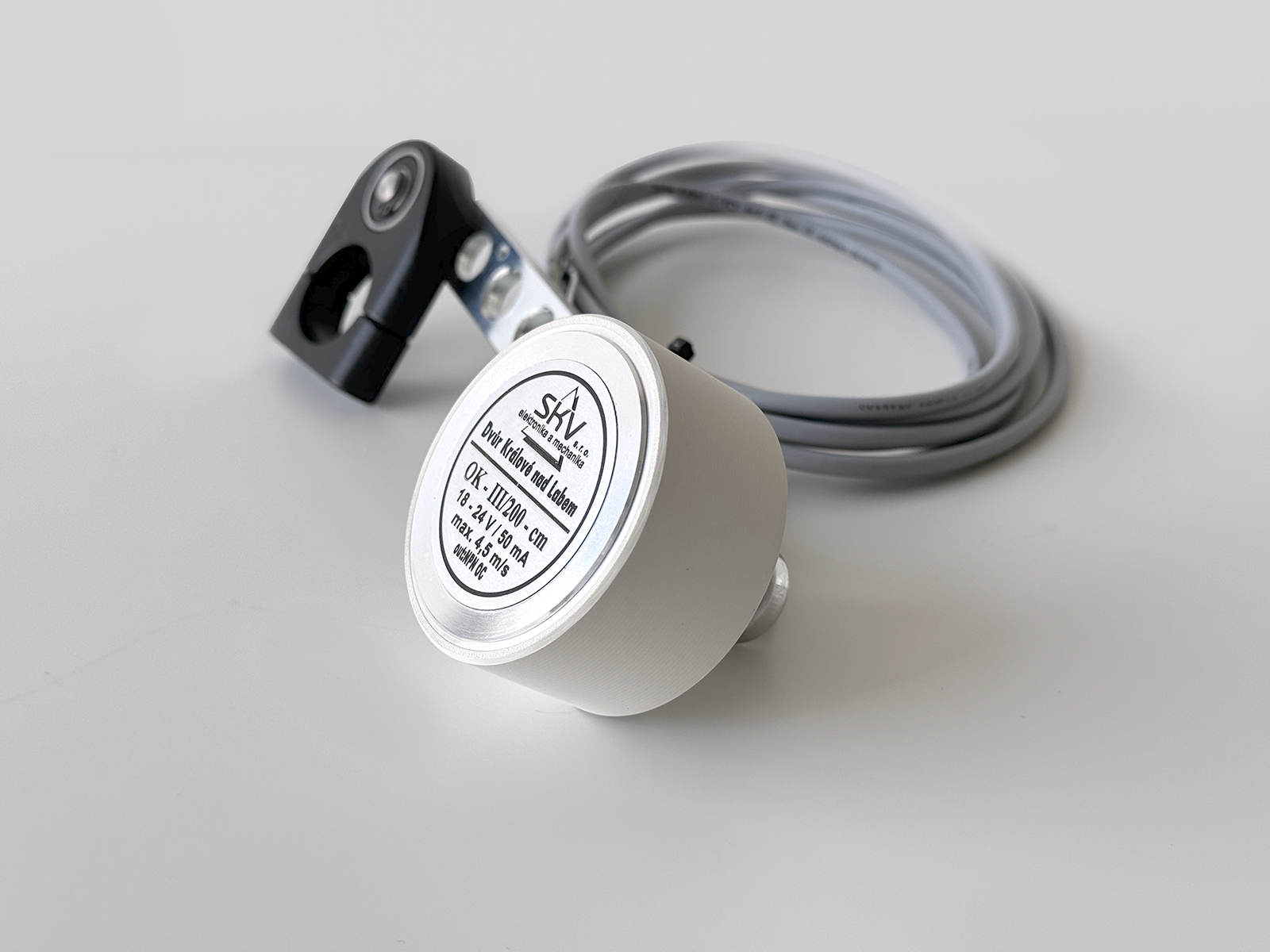

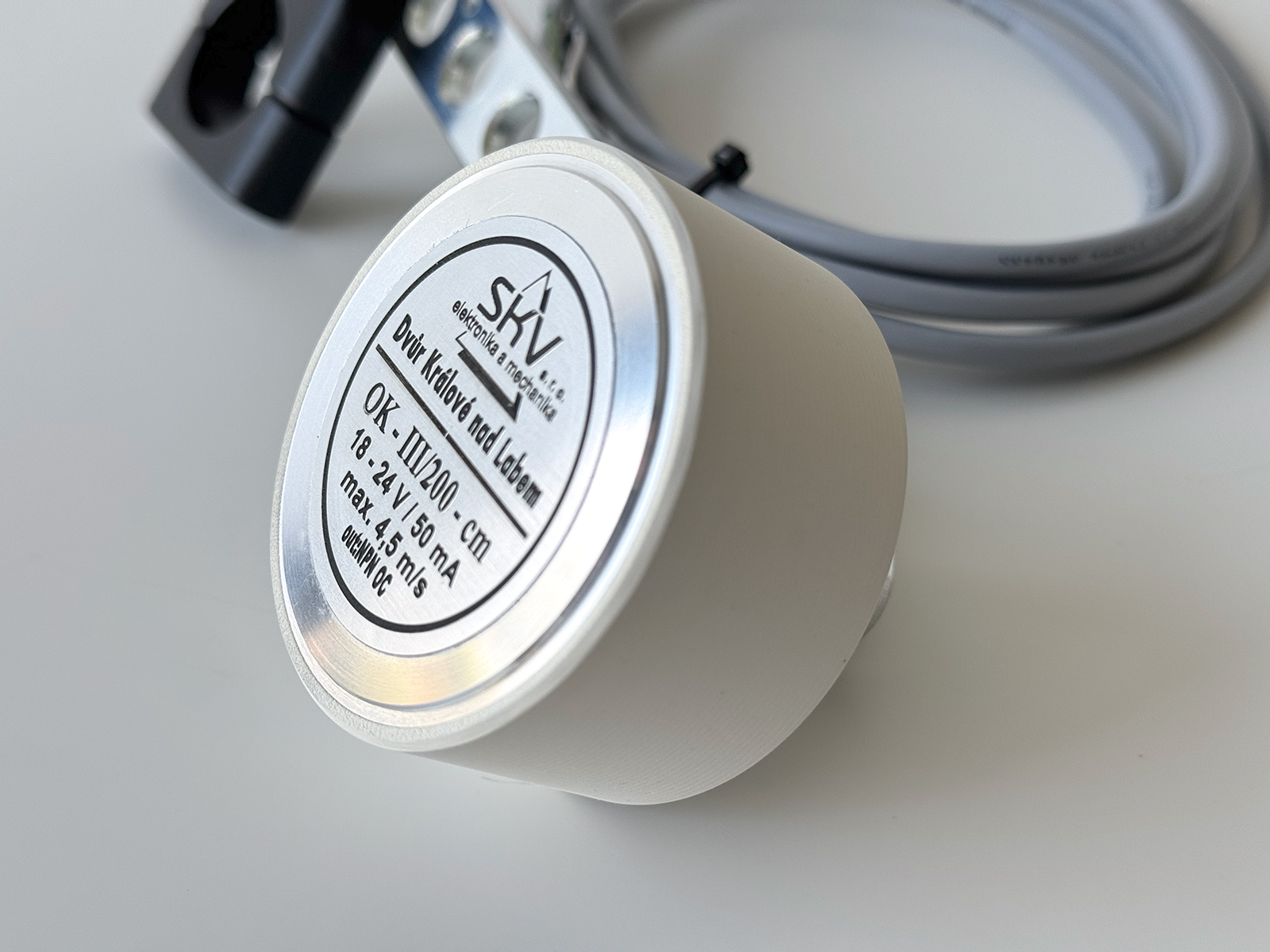

Odměřovací kolečko OK-III 200 je zařízení pro odměřování délek plošných nebo pásových materiálů.
Kolečko o obvodu 200 mm je uloženo ve dvojici kuličkových ložisek. Ve standardním provedení je osa kolečka připevněna na výklopném kovovém raménku délky 160 mm. V odměřovacím kolečku je zabudován elektronický vyhodnocovací obvod, který při otáčení kolečka generuje dva fázově posunuté sledy impulzů. Z nich lze vyhodnotit odměřenou vzdálenost a směr otáčení kolečka. Ve standardním provedení odpovídá jedna hrana impulsu 10 mm. Lze dodat odchylná provedení, kde jedna hrana impulsu odpovídá 1 mm, případně 100 mm. Pro vyhodnocení počtu impulzů vyslaných odměřovacím kolečkem dodáváme univerzální elektronický čítač LUCA-T. Pracovní režimy čítačů a hodnoty, které mohou být z měření vyhodnoceny jsou popsány v prospektech čítačů.

stáhnout ceník (PDF)
stáhnout produktový list (PDF)

Technické parametry

Parametr OK-III 200 OK-III M 200
Průměr povrchu odměřovacího kolečka 63,6 ± 0,05 mm 63,6 ± 0,05 mm
Obvod povrchu kolečka 200 mm 200 mm
Povrch kolečka bílá guma bílá guma
Metrologické (plombovatelné) provedení ne ano
Celková šířka 35 mm 35 mm
Šířka pracovního povrchu 30 mm 30 mm
Délka standardního nosného raménka 160 mm 160 mm
Odpužené ramínko volitelné, nutno připsat do objednávky volitelné, nutno připsat do objednávky
Průměr trubky pro připěvnění kolečka 28 mm 28 mm
Délka standardního připojovacího kabelu LIYCI 4 x 0,25 3000 mm (*) 3000 mm (*)
Celková hmotnost vč. nosného raménka 520 g 520 g
Hmotnost odměřovacího kolečka působící na měřenou látku 310 g 310 g
Max. obvodová tažná síla potřebná pro otáčení odměřovacím kolečkem 0,05 N 0,05 N
Doporučené napájecí napětí 15 – 30 V ss 15 – 30 V ss
Max. odběr proudu 50 mA 50 mA
Výstupní signál 2 x NPN – otevřený kolektor 2 x NPN – otevřený kolektor
Jednotka rozlišení hrana výstupních impulsů hrana výstupních impulsů
Střída vstupních impulzů 1:1 ± 10 % 1:1 ± 10 %
Fázový posun impulsů 90° el. ± 20 % 90° el. ± 20 %
Standardní rozlišovací schopnost délky měření 10 mm (**) 10 mm (**)
Doporučená max. rychlost měření 2 m/s 2 m/s
Max. rychlost měření 4,5 m/s 4,5 m/s

*  možno dodat s kabelem volitelné délky (nutno připsat do objednávky, bez označení standardně 3 m)
** možno dodat s rozliš. schopností 1 mm, 10 mm, 100 mm (nutno připsat do objednávky, bez označení standardně 10 mm)

Odměřovací kolečka výše uvedená jako metrologická (plombovatelná) lze použít jako stanovené měřidlo ČMI – po ověření měřidla přímo na stroji u zákazníka (SKV s.r.o. je registrovaným výrobcem měřidel délky). Podrobnější informace telefonicky.

CAD data OK III – 200
